在电力系统分析中，潮流计算（Power Flow Analysis）是基础性工具之一。它能够帮助工程师评估系统中电压、电流、功率等关键参数的分布，确保电力系统在不同负荷条件下能够稳定运行。ETAP作为一款功能强大的电力系统分析软件，提供了多种潮流计算方法，帮助工程师应对复杂的电力系统需求。本文将介绍ETAP中常见的潮流计算方法，并结合实际应用场景，解释这些方法如何帮助优化电力系统。
1. 潮流计算方法简介
在进行潮流计算时，目标是通过给定的电压和功率条件，计算系统中的电压分布和功率流向。不同的潮流计算方法各有优点，适用于不同的场景。在ETAP中，常见的潮流计算方法包括牛顿-拉夫森法（Newton-Raphson）、直角坐标法（Fast-Decoupled）、以及分布式潮流计算等。
1.1 牛顿-拉夫森法（Newton-Raphson Method）
牛顿-拉夫森法是一种基于迭代的潮流计算方法。它通过线性近似逐步逼近最终解，能够快速且精确地求解复杂系统的潮流分布。这个方法在处理大型复杂系统时表现尤为突出，计算速度快且收敛性好。
1.2 直角坐标法（Fast-Decoupled Method）
直角坐标法是一种对牛顿-拉夫森法的简化版本，计算速度更快，但精度相对较低。这种方法通过将功率和电压的耦合关系进行解耦，从而加速计算，适合处理相对简单的系统或需要快速初步评估的情况。
1.3 分布式潮流计算（Distributed Power Flow）
分布式潮流计算用于分析含有分布式发电单元的系统，特别是风能、太阳能等可再生能源的接入。这种方法能够模拟分布式能源对系统的影响，评估不同场景下电压和功率的变化情况。
2. ETAP中的潮流计算应用
ETAP提供了一个直观的图形界面，用户可以在系统模型中选择合适的潮流计算方法，根据具体分析需求进行设置。以下是ETAP中使用不同潮流计算方法的实际应用案例：
2.1 牛顿-拉夫森法在大规模电力系统中的应用
某个电力公司需要分析其高压输电系统中的电力潮流情况，该系统包含多个发电站和负荷中心，且系统结构复杂。工程师选择使用牛顿-拉夫森法进行潮流计算，因为该方法在处理大型复杂系统时表现优异。通过ETAP的牛顿-拉夫森法，系统的电压分布、电流流向以及各节点的功率损耗得到了详细计算，帮助工程师优化了发电和输电之间的功率平衡。
在实际操作中，ETAP会先要求用户导入或构建系统模型，然后选择潮流计算模块。设置好初始条件后，点击“计算”，ETAP将根据牛顿-拉夫森算法快速生成潮流结果，并以图表形式展示出来。用户可以直观地查看各节点电压和功率流动，识别出需要调整的部分，从而优化系统性能。
2.2 直角坐标法在分布式发电系统中的快速计算
某工业园区计划接入多个分布式发电单元，包括太阳能和风能设备。为了评估这些分布式能源对现有电力系统的影响，工程师决定采用ETAP中的直角坐标法进行初步潮流分析。直角坐标法计算速度快，可以快速生成结果，帮助工程师确定分布式发电接入后的电压分布和功率流向。
在ETAP中，直角坐标法的使用非常简单。用户只需选择这种算法作为计算方法，并输入分布式发电的功率数据，软件就会迅速计算出电网的功率流向。该方法虽然没有牛顿-拉夫森法那么精确，但对于快速评估和初步判断是非常有用的。

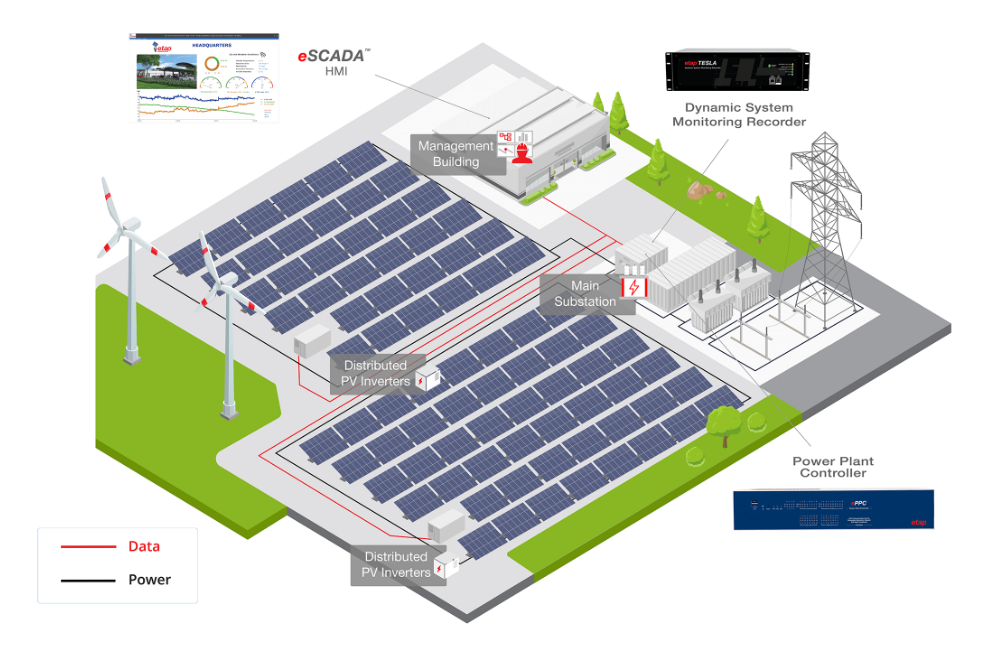

2.3 分布式潮流计算在微电网中的应用
随着分布式发电和微电网技术的发展，越来越多的企业希望通过可再生能源为其电力系统供电。某制造公司希望分析如何在其微电网中整合风能和太阳能发电，确保系统能够在不同负荷情况下保持稳定。工程师使用ETAP的分布式潮流计算功能，对不同场景下的电压波动和功率损耗进行了详细分析。
通过分布式潮流计算，ETAP模拟了微电网中不同发电单元对整个系统的影响，评估了各节点的电压稳定性和功率流向。分析结果显示，某些节点可能会出现电压不稳的情况，工程师根据报告调整了发电设备的接入点和功率分配，从而提高了系统的整体稳定性和效率。
3. 不同潮流计算方法的对比
牛顿-拉夫森法
- 优点：适合大规模复杂系统，计算精度高，收敛速度快。
- 缺点：需要较多的计算资源，可能对小型简单系统来说有些“过度”。
- 应用场景：大型电力系统、复杂的输电网络分析。
直角坐标法
- 优点：计算速度非常快，适合进行初步分析和快速评估。
- 缺点：计算精度略低于牛顿-拉夫森法，不适合处理过于复杂的系统。
- 应用场景：中小型系统的快速计算、分布式发电的接入分析。
分布式潮流计算
- 优点：专为分布式发电系统设计，能够精确模拟分布式能源的接入和运行情况。
- 缺点：对于传统的集中式电网分析，可能不如其他方法适用。
- 应用场景：含有大量分布式能源的系统、微电网分析。
4. 如何选择合适的潮流计算方法
在使用ETAP进行潮流分析时，选择合适的计算方法非常重要。工程师需要根据系统的复杂性、分析的目标、时间的要求等因素进行选择。如果系统较为复杂、负荷较大，那么牛顿-拉夫森法无疑是最佳选择。如果系统较小或者分析时间有限，则可以考虑使用直角坐标法。而对于含有大量分布式能源的现代电力系统，分布式潮流计算能够提供更具针对性的分析结果。
结论
ETAP作为功能强大的电力系统分析工具，提供了多种潮流计算方法，适用于不同的电力系统需求。无论是牛顿-拉夫森法、直角坐标法，还是分布式潮流计算，ETAP都能够根据具体场景提供准确高效的潮流分析结果。通过合理选择潮流计算方法，工程师可以优化系统运行，提高电网的稳定性和效率。
在实际应用中，掌握每种潮流计算方法的特点和适用场景是关键。只有结合具体的系统需求，才能充分发挥ETAP的分析能力，确保电力系统的高效运行。
