在电力系统的分析和设计中，母线是关键组成部分之一，它连接着发电机、变压器、负载等设备，负责传输和分配电能。然而，母线也可能成为系统故障的发生点，尤其是在短路或其他异常情况下。为了评估故障对系统的影响，工程师需要在仿真软件中对母线设置故障点，并进行详细的故障分析。

ETAP（Electrical Transient Analyzer Program）作为一款功能强大的电力系统分析工具，允许用户设置并模拟母线故障，分析故障电流、设备承载能力以及系统的保护反应。本文将详细介绍如何在ETAP中设置故障母线，并结合实际应用场景，展示这一操作的关键步骤和重要性。

1. 母线故障的类型

在电力系统中，母线的故障通常表现为短路或接地故障。根据故障类型的不同，故障可能涉及单相、两相或三相的电气连接，故障电流的大小和持续时间也可能有显著差异。因此，在ETAP中进行母线故障分析时，首先需要明确故障的类型和故障点的位置。

常见的母线故障类型包括：

• 单相接地故障：只有一条线路与地短接。
•
• 两相短路故障：两条相线之间短路。
•
• 三相短路故障：三条相线之间发生短路，通常会产生最大的故障电流。
•
• 两相接地故障：两相线路同时与地短接。
•

每种故障类型都会产生不同的电流分布和系统响应，因此在进行故障仿真时，设置准确的故障类型非常重要。

2. ETAP中故障母线的设置步骤

2.1 打开项目并创建单线图

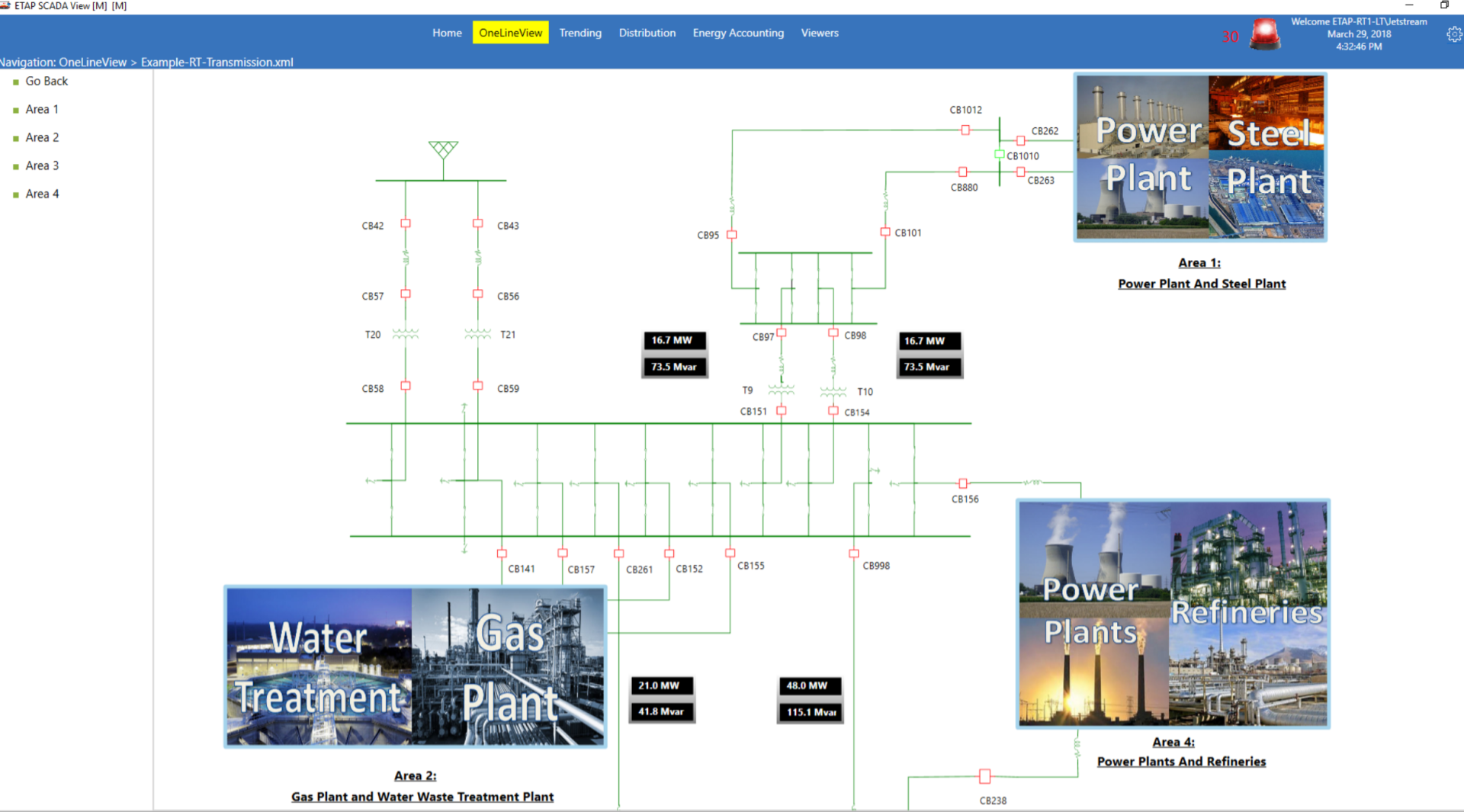

首先，在ETAP中打开现有项目或创建一个新项目。进入项目后，用户需要通过单线图来建立系统模型，添加发电机、变压器、母线、断路器和负载等设备。母线是系统的核心连接点，用户可以从工具栏中选择母线图标并将其放置在系统图中，连接到其他设备。

例如，在一个简化的配电系统中，用户可以创建一个连接发电机和负载的母线，通过变压器将电能从发电机传输到负载端。完成系统建模后，用户便可以开始设置故障母线。

2.2 选择母线并进入故障设置

完成系统的单线图后，找到需要设置故障的母线，点击该母线，右键选择“设置故障”或“故障分析”选项。ETAP会弹出一个对话框，允许用户设置母线的故障类型、故障位置以及故障的电气参数。

在设置过程中，用户可以选择以下参数：

• 故障类型：选择要模拟的母线故障类型，如单相接地、两相短路或三相短路。
•
• 故障电阻：用户可以设置故障点的电阻值，通常用于模拟电气设备与地之间的阻抗。
•
• 故障持续时间：设置故障的持续时间，通常是短时间内（如几毫秒到几秒）发生的瞬态事件。
•

例如，用户可以在母线上模拟一次三相短路故障，设定故障电阻为零，并将故障持续时间设置为几毫秒，以模拟系统中突发的短路情况。

2.3 运行故障分析

设置好故障参数后，点击“运行”按钮，ETAP将开始对故障母线进行仿真分析。系统会根据用户设置的故障类型和电气参数，计算故障电流的大小、持续时间以及故障对系统其他设备的影响。

在故障分析完成后，ETAP会生成详细的故障报告，展示母线故障时的电流、电压变化情况，以及系统中各个保护设备的动作时序。这些结果对于分析系统的安全性、验证保护装置的有效性非常有帮助。

2.4 查看分析结果

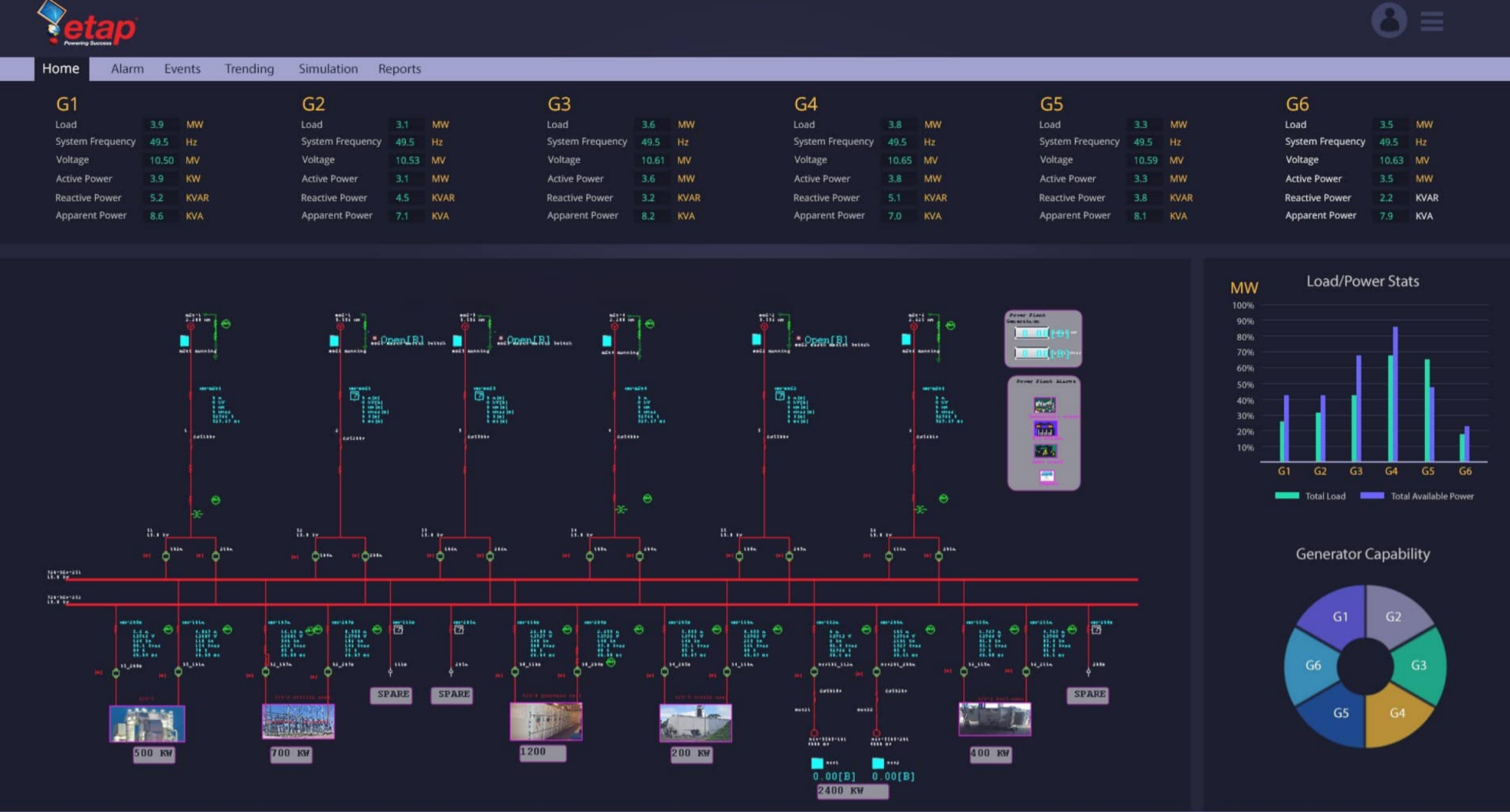

分析完成后，用户可以在ETAP的结果窗口中查看详细的故障数据。结果通常以图表和数值的形式展示，包括：

• 故障电流波形：显示故障发生时电流的波动情况。
•
• 设备响应时间：各个保护设备（如断路器）的动作时间，帮助用户评估保护系统的有效性。
•
• 故障影响范围：展示故障电流的流向，以及系统中受影响的设备和线路。
•

此外，用户可以将分析结果生成报告，保存为PDF或Excel格式，以便用于后续的项目汇报和决策支持。

3. 母线故障设置的实际应用场景

3.1 电网扩容中的故障分析 在大型电网扩容项目中，工程师通常需要评估系统的故障承载能力，特别是在新的母线或设备加入系统后。通过在ETAP中设置故障母线，工程师可以模拟不同的故障场景，评估系统的短路电流分布，确保新的设备不会超出设计承载能力。

例如，在某电网扩容项目中，工程师通过ETAP设置了多个母线的三相短路故障，分析了故障发生时各个母线和变压器的电流分布。结果表明，某些设备在高短路电流下可能过载，因此团队通过调整设备的保护设置，确保系统在扩容后的安全性。

3.2 工业电网中的故障保护评估 在工业电网中，母线故障可能导致严重的生产中断和设备损坏。为了保证系统的安全运行，工程师需要定期对母线故障进行仿真，评估保护设备（如断路器、继电器）的响应情况。

某工业企业使用ETAP设置了母线的单相接地故障，仿真分析了故障发生时的电流流向以及断路器的动作时间。通过这一分析，工程师发现某些断路器的响应时间过长，可能导致设备过热或损坏。最终，工程师调整了断路器的设置，确保在故障发生时能够迅速切断故障电流。

3.3 微电网中的母线故障模拟 在微电网系统中，由于分布式发电设备的接入，母线故障可能导致系统不稳定。工程师可以使用ETAP模拟微电网中的母线故障，分析故障对系统运行的影响，并优化分布式能源接入点的设计。

某微电网项目通过ETAP对母线的故障进行了多次模拟，分析了风能和太阳能发电设备在故障条件下的电流响应。通过调整系统的保护策略，工程师确保了微电网在故障情况下仍然能够维持稳定的供电。

4. 母线故障设置时的注意事项

在设置母线故障时，有几点需要特别注意：

• 故障电阻的合理设置：故障电阻值影响着故障电流的大小，通常根据设备的实际阻抗来设置。如果故障电阻设置不合理，仿真结果可能与实际情况不符。
•
• 保护设备的协调：在进行故障仿真时，确保保护设备（如断路器、继电器）的动作设置符合系统的设计标准，以避免在故障发生时设备无法及时响应。
•
• 多种故障类型的仿真：对于关键母线，建议进行多种类型的故障模拟（如单相接地、两相短路等），以全面评估系统的故障响应能力。
•

结论

在ETAP中设置故障母线并进行仿真分析，是确保电力系统安全性和稳定性的重要步骤。通过模拟不同类型的母线故障，工程师可以评估故障电流的分布、保护设备的响应时间以及故障对系统的整体影响。这一功能在电网扩容、工业电网维护以及微电网优化等项目中发挥着关键作用。
